L’essentiel à retenir : le régulateur solaire agit comme le cerveau de votre installation en adaptant la tension des panneaux pour charger vos batteries en toute sécurité. Qu’il soit PWM ou MPPT, il protège vos équipements contre les surcharges et les retours de courant nocturnes. Un branchement rigoureux, débutant impérativement par la batterie, garantit une performance durable et optimise votre récolte énergétique de 30 %.
Une installation photovoltaïque peut perdre jusqu’à 30 % de son rendement annuel à cause d’un simple mauvais paramétrage électronique. Sans un schéma régulateur solaire parfaitement maîtrisé, vos batteries risquent de subir des tensions fatales ou des surcharges qui réduisent drastiquement leur durée de vie.
On finit souvent par endommager son matériel simplement en branchant les câbles dans le mauvais ordre. Je vais vous aider à comprendre le fonctionnement de ce boîtier et à réussir vos branchements pour sécuriser votre autonomie énergétique.
- Pourquoi le schéma régulateur solaire est le cerveau de votre installation ?
- PWM ou MPPT : 2 technologies pour votre système
- Comment brancher votre contrôleur sans faire d’erreur ?
- Diagnostic et entretien pour une performance durable
Pourquoi le schéma régulateur solaire est le cerveau de votre installation ?
Un régulateur solaire gère la charge via des algorithmes MPPT ou PWM, empêche les retours de courant nocturnes et protège vos batteries plomb ou lithium contre les tensions fatales dépassant 14,4V. Cette barrière technique garantit la survie de vos cellules de stockage.
Protéger vos batteries contre les surcharges fatales
Le boîtier agit comme un robinet intelligent entre les panneaux et le parc de stockage. Il ajuste le débit d’énergie selon les besoins réels de vos accumulateurs. Ce dispositif est essentiel pour la longévité du système.
Il prévient aussi les retours de courant la nuit. Sans diode, la batterie se viderait bêtement dans les panneaux solaires. C’est un risque de court-circuit réel pour votre matériel photovoltaïque.
Le régulateur coupe le flux pour éviter que l’électrolyte ne bouille. Il gère la sécurité liée aux tensions trop élevées avec une précision chirurgicale.
Le régulateur est l’organe de sécurité ultime, sans lui, une batterie peut gonfler ou exploser en quelques heures d’ensoleillement intense.
Comprendre le rôle des diodes et des microcontrôleurs
Les condensateurs et les diodes stabilisent le flux électrique. Le microcontrôleur pilote l’ensemble avec une grande rigueur. C’est le cerveau électronique évitant les fluctuations de tension.
Le processeur mesure la tension aux bornes toutes les millisecondes. Cela permet une analyse précise de l’état de charge en temps réel.
Les diodes anti-retour bloquent le passage inverse de l’énergie. C’est une protection passive indispensable pour votre schéma régulateur solaire.
PWM ou MPPT : 2 technologies pour votre système
Mais au-delà de la sécurité, le choix de la technologie interne définit le rendement global de votre production photovoltaïque.
Le PWM pour les petits budgets et les systèmes simples
Le PWM utilise la modulation de largeur d’impulsion. Il abaisse la tension du panneau à celle de la batterie. C’est une méthode simple et robuste.
Vous le trouverez sur des petits kits de jardin. C’est idéal pour maintenir une charge sur de petites capacités.
Pourtant, le rendement stagne. On perd souvent 20% d’énergie car la tension n’est pas optimisée par ce schéma régulateur solaire classique.
L’algorithme MPPT pour extraire le maximum de puissance
Le MPPT cherche le point de puissance maximale. L’algorithme ajuste la tension pour trouver le pic de production. C’est un convertisseur DC-DC intelligent.
L’avantage est flagrant par temps couvert. Le MPPT transforme l’excès de tension en courant supplémentaire pour vos batteries.
Les algorithmes P&O et Incremental Conductance dominent. Le premier oscille, alors que le second est plus stable mais complexe.
Comparer les courbes de rendement selon la tension
Étudiez les courbes courant-tension et puissance-tension. Le point optimal se déplace selon la chaleur. Le régulateur doit suivre ce mouvement constant.
L’écart de tension est ici déterminant. Plus il est grand, plus le gain du MPPT est massif face au PWM.
Cela justifie le gain annuel. On parle de 30% de récolte en plus sur une année complète.
| Critère | Technologie PWM | Technologie MPPT |
|---|---|---|
| Efficacité | 70% à 80% | 92% à 98% |
| Coût | Bas | Élevé |
| Usage | Petits kits 12V | Maison autonome |
| Temps gris | Faible gain | +30% de récolte |

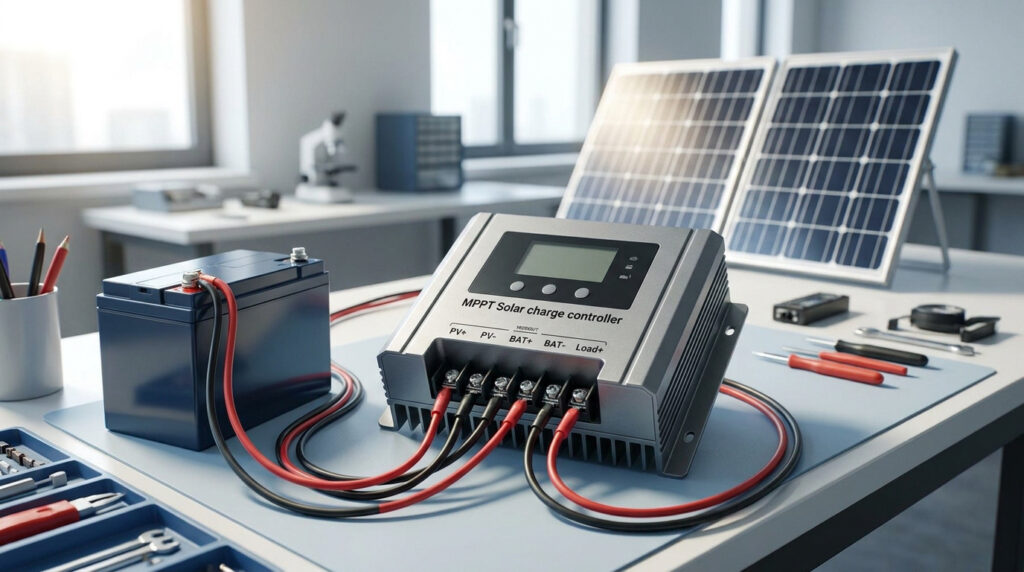

Comment brancher votre contrôleur sans faire d’erreur ?
Une fois le matériel choisi, l’étape critique reste le raccordement physique pour éviter tout arc électrique ou destruction du processeur.
Respecter l’ordre de connexion pour ne rien griller
La priorité absolue est de brancher votre batterie en premier. Le régulateur doit impérativement identifier la tension de votre système, qu’il soit en 12V ou 24V. C’est l’étape numéro un.
Les panneaux solaires viennent toujours en dernier. Si vous les raccordez avant la batterie, le régulateur risque d’envoyer une tension instable. Cela pourrait brûler les circuits internes de votre appareil.
Pour le démontage, faites l’inverse. Débranchez d’abord les panneaux, puis la batterie.
- 1. Brancher les câbles à la batterie
- 2. Relier les câbles au régulateur (bornes batterie)
- 3. Brancher les panneaux solaires aux bornes PV du régulateur
Choisir la bonne section de câble et les fusibles
Déterminez avec soin le calibre du fusible. Placez-le entre le régulateur et la batterie pour protéger l’installation contre les surintensités.
Ne négligez pas le dimensionnement des câbles. Une section trop fine engendre des chutes de tension et l’énergie se perd en chaleur. Utilisez du 6mm² minimum pour 20 ampères. C’est une règle de sécurité de base.
Un câblage rigoureux prévient les courts-circuits. Cela évite surtout les risques d’incendies domestiques dans votre charpente métallique monopente.
Gérer les phases de charge Bulk, Absorption et Float
Le cycle intelligent se divise en trois étapes clés. Le Bulk envoie le maximum de courant disponible. L’Absorption stabilise ensuite la tension. Le Float maintient enfin la charge sans aucun stress.
La phase de maintien est capitale pour votre matériel. Elle empêche la sulfatation des plaques de plomb. C’est le vrai secret pour faire durer vos batteries durant de longues années.
Attention toutefois au lithium. Ces batteries exigent des réglages spécifiques. Vérifiez toujours vos paramètres de schéma régulateur solaire.
Diagnostic et entretien pour une performance durable
Même bien installé, votre système nécessite un suivi régulier pour contrer les effets de l’usure et du climat.
Diagnostiquer les pannes courantes avec un multimètre
Pour vérifier les tensions, mesurez d’abord l’entrée PV puis la sortie batterie. Ces valeurs doivent être cohérentes avec l’ensoleillement actuel. Un contrôle précis évite bien des incertitudes techniques.
Un écran noir ou des LED clignotantes rouges sont mauvais signes. Vérifiez les serrages des borniers avant de paniquer. Souvent, une simple vis desserrée coupe tout le flux. C’est la panne la plus fréquente.
Un multimètre est l’outil indispensable de tout propriétaire de système solaire pour lever le doute sur une baisse de production.
Réinitialisez le boîtier en débranchant tout dans l’ordre inverse. Cette manipulation simple suffit souvent à relancer votre schéma régulateur solaire.
L’impact de la température sur la tension de charge
La compensation thermique est indispensable car la résistance interne des batteries change avec le froid. Le régulateur doit impérativement ajuster sa tension de sortie pour protéger votre stockage.
Une batterie trop chaude accepte moins bien la charge. Elle s’use prématurément sans sonde de température externe. La chimie interne est sensible aux fortes chaleurs prolongées.
Fixez le boîtier dans un endroit ventilé et sec. Évitez le plein soleil direct sur le régulateur. Pour en savoir plus, consultez nos conseils d’entretien dédiés.
Maîtriser votre schéma de régulation solaire garantit la sécurité de vos batteries et optimise chaque rayon de soleil grâce aux technologies MPPT ou PWM. En respectant l’ordre de branchement et les cycles de charge, vous prolongez durablement la vie de votre installation. Équipez-vous dès maintenant pour transformer votre autonomie énergétique en un succès éclatant.
